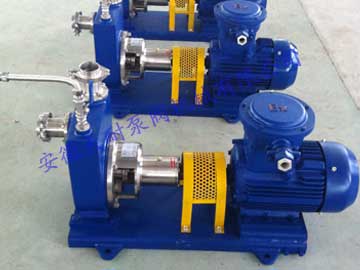

不锈钢耐腐蚀自吸泵主要用途:SFB和SFBX系列泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式),含(或不含)有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体,SFB和SFBX系列泵还具有自吸性能两系列泵广泛适用于食品、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。
小型不锈钢自吸泵安装说明:
1、泵装置的输送管道联接处,特别是输入管道的联接处须***联接可靠,密封良好。
2、SFB型泵如安装高于抽吸液面时,吸入管进水口应安装底阀,SFBX自吸泵在自吸范围内吸入管不必安装底阀。
3、所输送液体如混有竹、木、石、金属等体积过大或过长的硬物时,吸入管进水口处须***装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
4、水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机标牌的电流调整保护装置的设定位。
注:一、SFB泵的安装高度10.09-(NPSH)r-0.5-hw,hw为吸入管路水阻。
二、SFBX泵的安装高度≈允许吸上真空高度-hw
注二:25SFBX-8型,25SFBX-8D型泵,其自吸高度为3米时,自吸时间≦3分钟。
其余各型号泵在自吸高度为4米时,自吸时间≦3分钟。
注三、型号表示说明
50SFB-22 50----吸入口直径(毫米) SFB----耐腐蚀离心泵 22---额定扬程(米)
25SFBX-13D 25--- 吸入口直径(毫米) SFBX---耐腐蚀离心泵 13--额定扬程(米) D---表示配单相电机,如无D字样,则为配三相电机。
材料:1、过流零件及连接架:1Cr18Ni9TI不锈钢。
2、机械密封:静环:陶瓷(SiC)。动环:石墨浸渍呋喃树脂。
3、橡胶结构件:氟橡胶。1Cr18Ni9Ti不锈钢。
4、如输送介质或使用条件与本泵配置不相配时,可另议配置其他材质。如过流部件配316不锈钢材质,轴封可配聚四氟乙烯或其他种类的动静环等。
自吸泵技术参数:
型 号 | 型 号 单相/220伏/50赫 | 电机功率 | 口径(毫米)2525252540405050 | 效率% | 扬程H(米)流程Q(米3/小时) | 允许吸上真空高度(米) |
25SFBX-8 | 25SFBX-8D | 0.25 | 40 | H9876543 Q2.333.54.34.85.25.5 | 5.5 | |
25SFBX-13 | 25SFBX-13D | 0.55 | 40 | H1615141312108.59.510Q344.866.57.512108 | 4 | |
40SFBX-18 | 40SFBX-18D | 1.5 | 49 | H21201918161412108Q678.510121415.517.318.5 | 4 | |
50SFBX-22 | 3 | 50 | H282625242220181614Q8.511.513.514.516.51920.52223.8 | 4 |
型 号 三相/380伏/50赫 | 型 号 单相/380伏/50赫 | 电机功率 (千瓦) | 口径(毫米)25204025504050405040 | 效率% | 扬程H(米) 流程Q(米3/小时) | 汽蚀余量 (NPSH)R(米) |
25SFB-8 | 25SFB-8D | 0.25 | 43 | H11108643 Q0.82.545.26.87.5 | 4.5 | |
40SFB-13 | 40SFB-13D | 0.55 | 45 | H1514131210865 Q3.5567.59.51112.513 | 3.5 | |
50SFB-18 | 50SFB-18D | 1.5 | 52 | H2221201816141210 Q35.591316182021 | 3.5 | |
50SFB-20 | 50SFB-20 | 2.2 | 55 | H272624222018161412Q710.516192223.8262728.5 | 3.5 | |
50SFB-25 | 3 | 56 | H302826252422201816Q12.518.5222324.52627.529.531 | 3.5 |
